I.
Система «Alarm-GSM»
(далее AG)
предназначена для контроля состояния удаленных объектов, приёма и
передачи оперативной информации с них (на них) с последующей обработкой
результатов на АРМ (автоматизированном рабочем месте далее ПЦН – пульт
центрального наблюдения).
1.
Структурная схема
AG
выглядит следующим образом:
Где,
1
Периферийное (объектовое) устройство
AGPU
2
Базовые станции сети
GSM
(900/1800MHz)
3.1
АРМ - аппаратура обеспечения каналов связи от 2 до
6-ти каналов,
3.2
АРМ – Персональный компьютер
Принцип работы системы:
Любая оперативная информация, получаемая
объектовым устройством AGPU
передается по речевым каналам сети
GSM
(имеющих довольно высокий приоритет, абсолютный приоритет 0-1-2-3 имеют службы
МЧС РФ и других федеральных органов власти и управления) на пост АРМ ПЦН. Время
доставки оперативных извещений от 5 до 12 секунд, при чем если
AGPU
не получил подтверждение о благополучной доставке пересылаемых данных от АРМ ПЦН
он вновь будет отправлять оперативные «квитанции» до тех пор пока не получит
положительное подтверждение.
АРМ ПЦН приняв информацию оперативно
(0,5/1сек.) выдает все интересующие и необходимые данные по объекту с указанием
конкретного ключа тревоги на монитор в удобном для оператора виде.

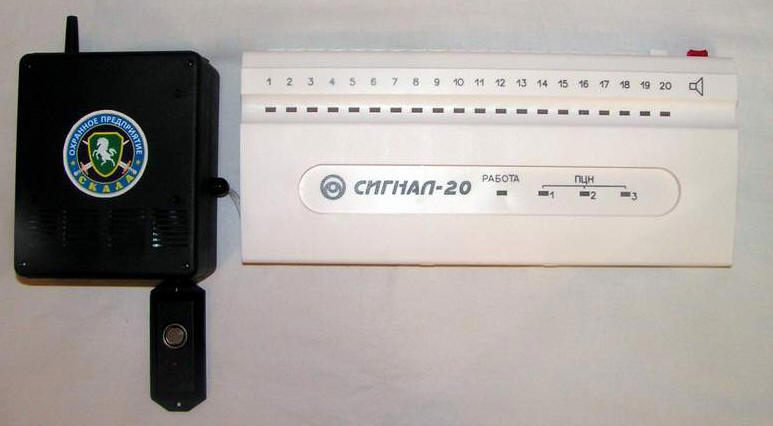

Внешний вид объектового модуля
II.
Основное функциональное предназначение
Alarm-GSM
состоит в построении на ее базе систем охранно-пожарных сигнализаций для
удаленных объектов с обязательной обратной связью.
II.I
Объектовые устройства
AGPU
делятся на несколько типов по характеру поставленных задач:
- «Тревожная кнопка без сотрудника физической
охраны» - стандартное объектовое устройство оборудованное источником резервного
питания с возможностью подключения (штатным способом) различных тревожных
извещателей (проводной ИО типа «Гном», радио кнопка
ACS-101,
тревожная педаль и т.п.) .
Так же устройство в данном исполнении передает
служебную информацию об отключении и восстановлении напряжения сети 220В.,
отсутствие питания на радиокнопке типа
ACS,
либо обрыв сигнального шлейфа (тревога – неисправность).
- «Тревожная кнопка с сотрудником физической
охраны» - стандартное объектовое устройство с возможностью подключения (штатным
способом) различных тревожных извещателей (проводной ИО типа «Гном», радио
кнопка ACS-101,
тревожная педаль и т.п.)
Дополнительно к
устройству подключается сигнализатор заступления охранника на объект (тумблер
или электронный выключатель) имеющий два положения «заступил» - «убыл». При заступлении
на пост охраны сотрудник переводит сигнализатор в положение «заступил», о чем
устройство немедленно извещает АРМ ПЦН с отметкой в журнале – «на охране». По
окончании смены охранник переводит сигнализатор в положение «убыл» - передача на
ПЦН АРМ с отметкой в журнале «снят с охраны». Так же обладает всеми служебными
функциями, указанными в п. «Тревожная кнопка без сотрудника физической охраны».
- «Тревожная
кнопка с регистрацией события» (нападения, грабежа) на модуль видеопамяти –
специализированное объектовое устройство с возможностью подключения видео памяти
с регистрацией тревожного события по средствам видеокамер расположенных на
охраняемом объекте. Так же обладает всеми служебными функциями, указанными в п.
«Тревожная кнопка без сотрудника физической охраны».
- «Устройство
пультовой охраны» - специализированное объектовое устройство с возможностью
подключения практически любых приемо-контрольных приборов – семейства «Сигнал
4/6/20», «Кварц», «Гранит» и т.п. с обязательным подтверждением о принятии АРМ
ПЦН объекта на охрану. Каждый указанный прибор в момент постановки на охрану
использует свой алгоритм работы. Объектовое устройство получает информацию с ПКП
о состоянии его шлейфов ОПС и при полной готовности ПКП на АРМ ПЦН передает
команду постановки на охрану . Получив положительный ответ, устройство
сигнализирует о выполнении процедуры «взят под охрану» включением контрольного
светодиода синего цвета на СЗУ объекта. Если по каким либо причинам
AGPU
не смог передать запрос на постановку или не получил положительного ответа (нарушен
канал связи, выход из строя самого
AGPU)
он сбросит ПКП из режима охраны, тем самым не дает возможности ПКП встать на
охрану в автономном режиме. Таким образом хоз. орган при постановке объекта под
охрану визуально будет оповещен взят объект или нет под охрану Пультом
Центрального наблюдения.
Постановка на
охрану может происходить посредством электронного ключа как самих ПКП (без
регистрации пользователя) так и посредством самого объектового устройства
AGPU
с различением и регистрацией каждого пользователя. Количество предаваемых
тревожных ключей (зон) аналогично ПЦН используемых ПКП. Так же осуществляется
контроль за напряжением питания и переходом на резервное питание с сообщением на
ПЦН АРМ.
- «Устройство
пультовой охраны «Р» - специализированное объектовое устройство с возможностью
подключения определенных приемоконтрольных приборов –«Сигнал 4/6/20»,
«Гранит-2,4», «Кварц», с обязательным извещением о принятии АРМ ПЦН объекта на
охрану и возможностью дистанционной перепостановки объекта под охрану в случае
ложных срабатываний (без вскрытия объекта) или утери эл. ключа - наличие
обратной связи. Сценарий постановки под охрану аналогичен п. «Устройство
пультовой охраны». Передача тревог и служебной информации аналогично п. «Устройство
пультовой охраны».
II.II
Пульт Централизованного Наблюдения - ПЦН
ПЦН выполнен на
базе персонального компьютера и оборудования связи для организации каналов связи
с объектовыми устройствами.
ПЦН представляет
собой Автоматизированное Рабочее Место (АРМ) оператора ПЦН с подключенным к нему
оборудованием связи для общения с объектовыми устройствами
AGPU
и решает комплекс задач по мониторингу системы, подготовке и ведению базы данных
по объектам, программированию ключей переноса данных для объектовых устройств
AGPU.
Программное
обеспечение АРМ обеспечивает отображение состояния всех объектов, подключенных к
системе, детальное представление каждого объекта, ведение журнала событий,
разграничение прав доступа операторов, а так же периодичный или по требованию
мониторинг объектовых устройств
AGPU.
Для каждого объекта в системе хранится и отображается следующая информация:
-
наименование объекта;
-
адрес объекта;
-
краткая характеристика объекта или
другая информация;
-
номер
GSM-терминала
объектового устройства AGPU;
-
типы зон объектового прибора ПКП;
-
коды эл. ключей управления объектового
устройства AGPU
и данные о владельцах ключей;
-
признак того, что объектовое устройство
AGPU
передает, а система принимает от него служебные сообщения, подтверждающие его
работоспособность;
-
признак того, охраняется ли объект в
настоящий момент или нет;
-
графический план объекта с указанием на
нем установленных на объекте извещателей и указанием распределения их по зонам
объектового прибора.
АРМ обеспечивает:
-
ввод пользователей;
-
ввод информации об объекте;
-
ввод информации о зонах объекта;
-
ввод ключей управления;
-
установку периодичности мониторинга
объектовых устройств;
-
ввод схематического изображения объекта;
-
ведение журнала событий по объектам;
-
отображение текущего состояния объектов;
-
выдачу тревожных извещений, при
поступлении тревожных сообщений от объектовых устройств
AGPU;
-
фиксацию действий операторов в связи с
поступлением тревожных извещений;
-
формирование отчета по журналу событий;
-
дистанционную перепостановку объекта
под охрану в случае возникновения ложных срабатываний (без вскрытия объекта) -
наличие обратной связи;
-
дистанционную постановку на охрану при
утери электронных ключей - наличие обратной связи.
III.
В настоящее время
ведутся работы по созданию гибридной системы «Alarm-GSM-PH»
использующей для общения между АРМ ПЦН и объектовыми устройствами
AGPU
одновременно двух каналов связи – непосредственно телефонных линий и сети
GSM
(для контроля целостности телефонной линии).
